​对于过滤器设备来说的话其实在消费者心中可以说是非常的受欢迎的，也是非常火的水过滤设备，在众多企业中都十分受欢迎，但是对于不了解全自动过滤器的消费者来说的话是不清楚该设备的构造的，很多人对于关于它的构造更是一无所知。今天北京杲道过滤器厂家就带你一起了解全自动过滤器的构造。

　　全自动过滤器的结构构造其实是比较简单且稳固的设备，这也是该设备的一个显著优点，该设备在制作的过程中是经过严格的精心设计而研发出来的，且可以利用管线水压就可以直接实现水过滤的设备，在使用的过程中无需人工的监控，设备就可以自动去进行运作。设备在运行中的供水也是非常稳定且不间断的。全自动过滤器一般是有两种类型的工作状态，第一种是正常的过滤流程，第二种是反冲洗的循环状态。

一、关于自清洗过滤器的正常的工作过滤状态　　

进水口：需要去进行过滤的废污水首先由进水口进入到设备体内，然后经过全自动过滤器自动过滤后，经过粗滤网。

　　粗滤网：过滤的废污水首先需要经过粗滤网去过滤一些颗粒状较大的物质或者一些悬浮物，先大概的过滤一下，水中一些细小的物质过滤不了的在经过细滤网去进行过滤，粗滤网还有一个非常重要的因素那就是用于保护细滤网，主要是防止水中的一些大颗粒物质对于细滤网造成损坏。

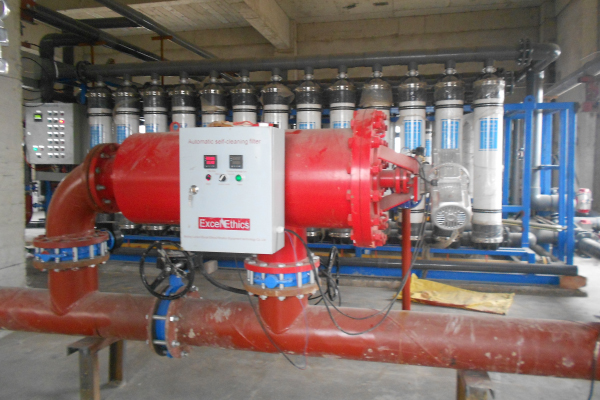

（全自动过滤器1-1）

　　细滤网：经过粗滤网过滤完的废污水里面会含有粗滤网所过滤不了的体积较小的物质，这个时候就需要用到细滤网去进行过滤了，把水中的一些小型物质过滤掉，如果想要去过滤体积微小的物质细滤网过滤不掉的话，可以更换不同的过滤器精度的细滤网哦。

出水口：出水口是过滤完的纯净度和质量非常好的水会由过滤器的出水口流出，废污水中的杂质和污垢被细滤网拦截，这个时候污垢和杂质会沉淀在细滤网内，造成一定的水压力差，这个时候如果水压达到一定的系统预设值的话，全自动过滤器系统开始启动滤网的自清洗流程。　　

二、关于自动清洗过滤器反冲洗循环

　　冲洗阀：在全自动过滤器运行的过程中对于压差传感器来说的话主要是讲信号传给控制器，然后触动冲洗阀，所产生的压差经过压差传感器发送信号给控制器，控制器触动打开冲洗阀，启动反冲洗过程。

　　吸咀：这个时候冲洗阀会打开，并且产生一阵强烈的反冲洗水冲着冲洗阀流向大气，这种情况下的话冲洗阀打开产生一股强劲的反冲洗水由冲洗阀流向大气，这样吸咀内形成一股真空吸力，清洗沉淀在细滤网中的杂志和污垢，带走污物。

污物收集器：这个部件的作用主要是可以把细滤网上的杂质和污垢等清除掉然后将污物等传送到液压马达。

　　

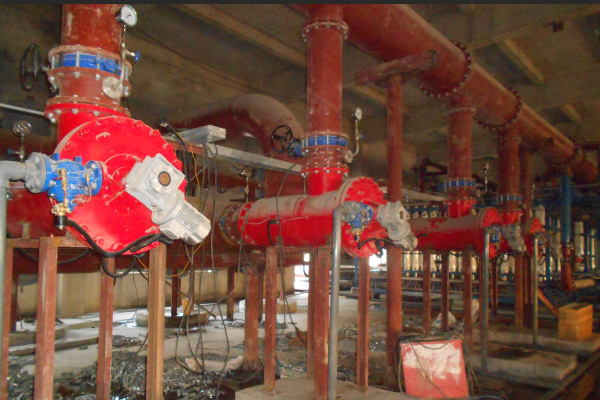

（全自动过滤器1-2）

液压马达：液压马达的作用呢其实是对于过滤后排出的污物来说的话带动污物收集器转动，阿然后污物收集器就可以对于整个过滤网去进行检查，是否还有残留污物沉淀在污物收集器中。将滤网100%清洗干净。反冲洗水由冲洗阀排出。

　　活塞：最后一步就是活塞了，在反冲洗工作结束之后，主要是由活塞来推动污物收集器恢复到初始的位置，整个的反冲洗的时间是在10秒钟左右，冲洗的过程中给水是不间断的。

　　全自动过滤器能够帮助企业有效进行污水排放，它是我国节能减排的一个非常重要的设备，也是众多生产企业中不可获取的水过滤设备，因为其强大的水过滤功能让人备受欢迎。
